亚洲自偷图片自拍图片_e本大道一卡二卡入口在线_99久久国产综合精品五月天_迈开腿让我尝尝你的扇贝韩国

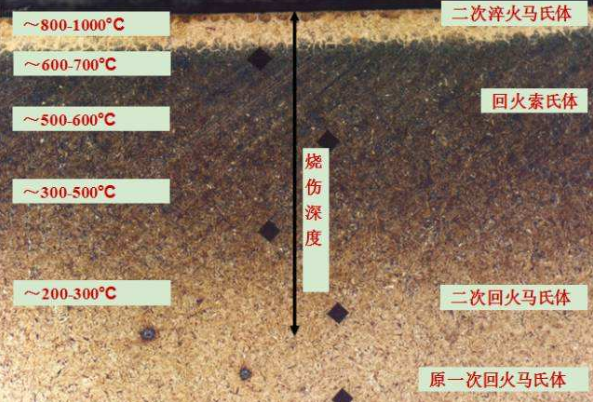

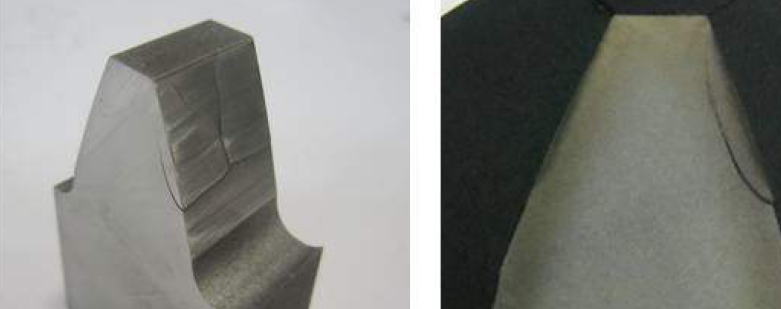

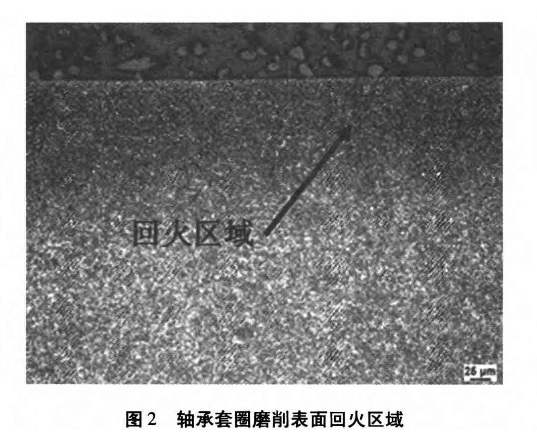

在機械類產品中，很多重要零部件如軸承、齒輪、曲軸、凸輪軸、活塞銷和萬向節(jié)等，在熱處理之后均需經過磨削加工。相比之下，磨削時單位切削面積上的功率消耗遠遠超過其它加工方法，所轉化熱量的大部分會進入工件表面，因此容易引起加工面金相組織的變化。在工藝參數、冷卻方法和磨料狀態(tài)選擇不當的情況下，工件在磨削過程中極易出現相當深的金相組織變化層（即回火層），并伴隨出現很大的表面殘余應力，甚至導致出現裂紋，這就是所謂的磨削燒傷問題。

零部件的表面層燒傷將使產品性能和壽命大幅度下降，甚至根本不能使用，造成嚴重的質量問題。為此，生產企業(yè)一方面通過執(zhí)行正確、科學的工藝規(guī)范，減輕和避免出現磨削燒傷現象；另一方面，加強對零部件的檢驗，及時發(fā)現不合格工件，并判斷正進行的磨削工藝狀況。

便攜式磨削燒傷檢測儀屬芬蘭Stresstech Oy公司研發(fā)并生產的能夠完全代替?zhèn)鹘y(tǒng)酸洗法的無損探傷設備。便攜式磨削燒傷檢測儀主要利用巴克豪森效應檢測軸承、齒輪、曲軸、凸輪軸 、噴油嘴、活塞桿、飛機起落架等表面磨削缺陷和熱處理燒傷。

什么是巴克豪森效應及磁彈技術

齒輪材料及其熱處理的選擇

螺栓連接的疲勞失效模式有哪些？

變速箱齒輪的熱處理工藝優(yōu)化

齒輪熱處理后還需要【齒輪磨削燒傷檢測儀】
