亚洲自偷图片自拍图片_e本大道一卡二卡入口在线_99久久国产综合精品五月天_迈开腿让我尝尝你的扇贝韩国

磨削是一種切屑形成過程，需要高的能量才能將材料去除到指定尺寸。反過來，高能量也會產(chǎn)生熱量，這些熱量是由砂輪與工件在相互作用時產(chǎn)生的,產(chǎn)生的熱能被工件吸收掉后就造成了工件從表層到次表層區(qū)域的溫度升高。

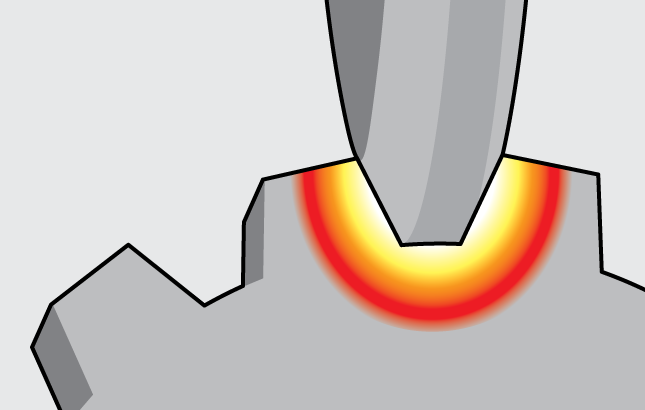

砂輪與工件的相互作用

砂輪與工件的三個主要相互作用是切割、犁耕和摩擦。尤其是切削，通過產(chǎn)生切屑而去除材料。而犁耕會推動材料而不從工件上去除任何材料，這會導(dǎo)致發(fā)熱和冷加工硬化，而摩擦是通過在工件表面上滑動砂輪的磨粒來產(chǎn)生熱量，在研磨過程中，這三種相互作用都可以在不同程度上看到，而相互作用的程度主要取決于砂輪的狀況。例如，當使用鋒利的砂輪時切割會比犁耕和摩擦更有效。

當工件溫度升高時會發(fā)生什么？

短時間里，可能會發(fā)生微觀結(jié)構(gòu)變化，摩擦、犁削、切屑等彈塑性變形，甚至斷裂，也z有可能觀察到表面完整性的一些變化。

當工件表面溫度達到奧氏體化范圍以上時，表面會發(fā)生二次硬化并在表面形成較高的殘余壓應(yīng)力。這種熱硬化材料稱為未回火馬氏體 (UTM)，俗稱二次硬化燒傷。借助微觀結(jié)構(gòu)分析，馬氏體（UTM）會用表層上白色層表示。

這些二次硬化的區(qū)域通常被回火區(qū)域包圍，從而導(dǎo)致零件出現(xiàn)異質(zhì)性問題，當零件投入使用時會造成表面裂紋和點蝕。

避免裂紋形成的一種可行方法是對零件進行噴丸處理，此工藝將在零件表面產(chǎn)生殘余壓應(yīng)力，以延遲或停止裂紋擴展。

當工件表面溫度達到回火范圍以上但低于奧氏體化范圍時，硬度會降低，工件表面以下會產(chǎn)生殘余拉應(yīng)力。這種熱軟化的材料稱為過回火馬氏體 (OTM)，也稱為二次回火燒傷。通過微觀結(jié)構(gòu)分析，馬氏體（OTM）由表層下的暗層表示。

如果需要一個快速、簡單且無損的檢測方法，使用巴克豪森噪聲分析儀既能檢測二次硬化也能檢測二次回火燒傷。

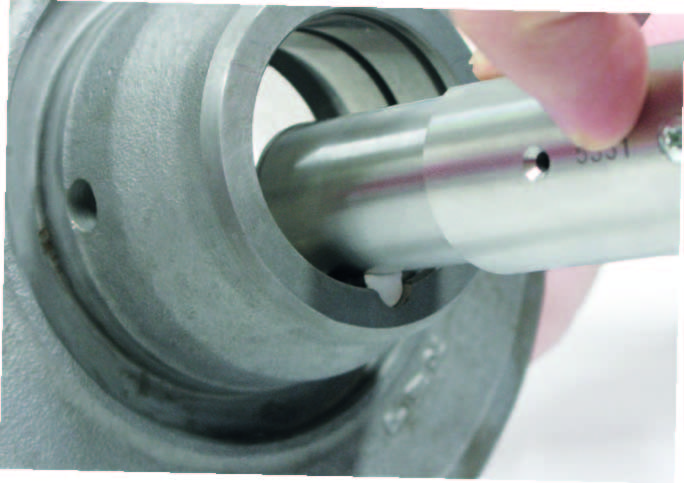

巴克豪森噪聲分析儀

如何降低溫度？

如前所述，砂輪和工件相互作用產(chǎn)生的熱量被工件吸收后會造成從表層到次表層區(qū)域的溫度升高。降低砂輪的速度將減少摩擦，并可通過使用冷卻液和進給率的正確配比來解決過熱問題。
